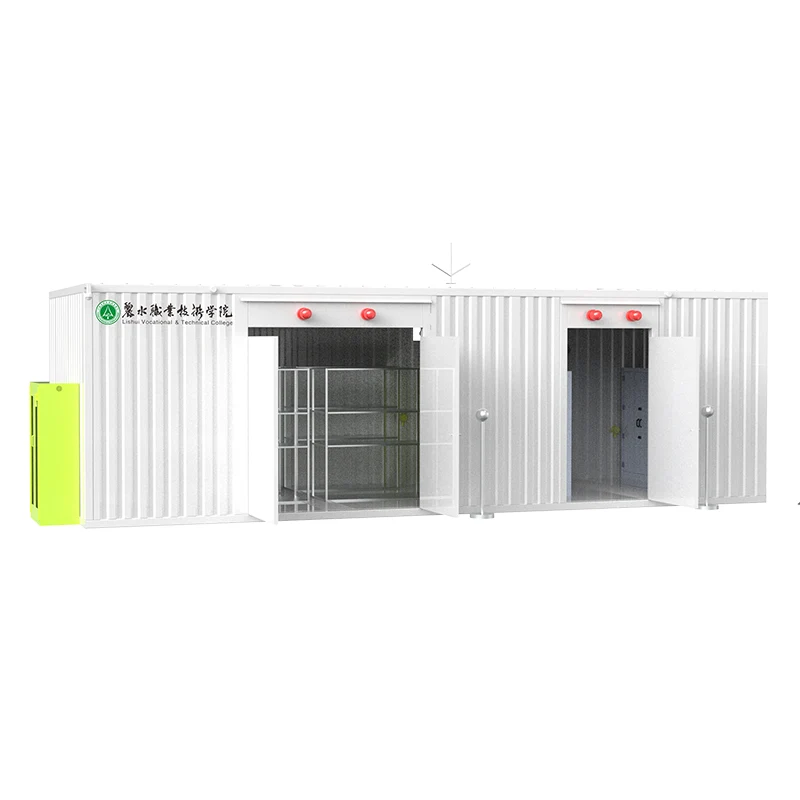

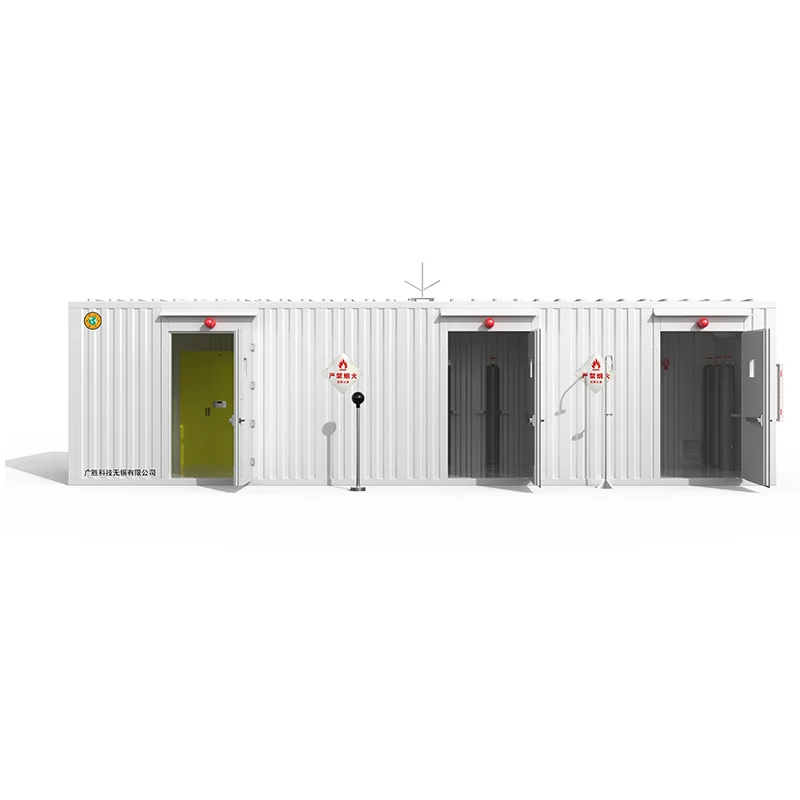

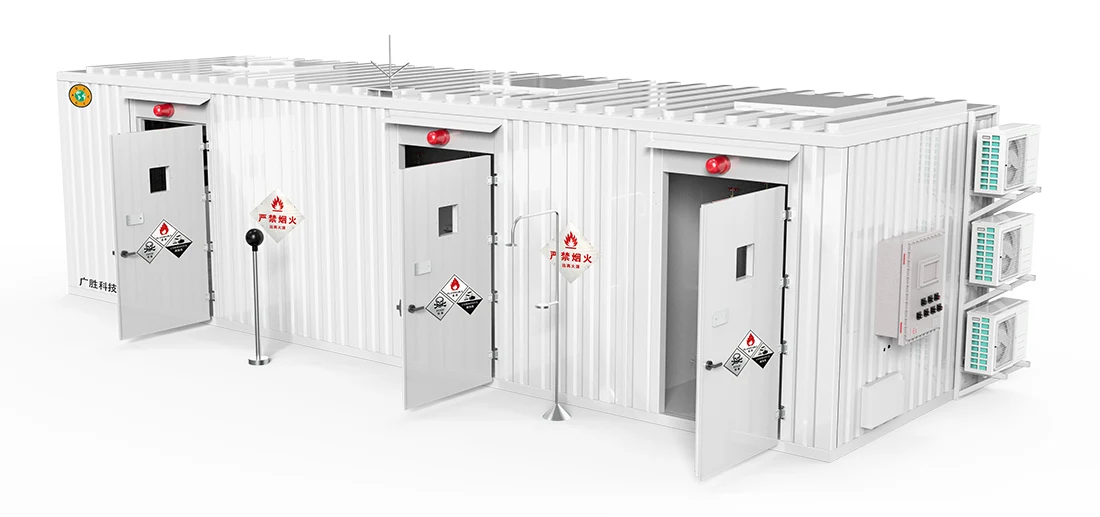

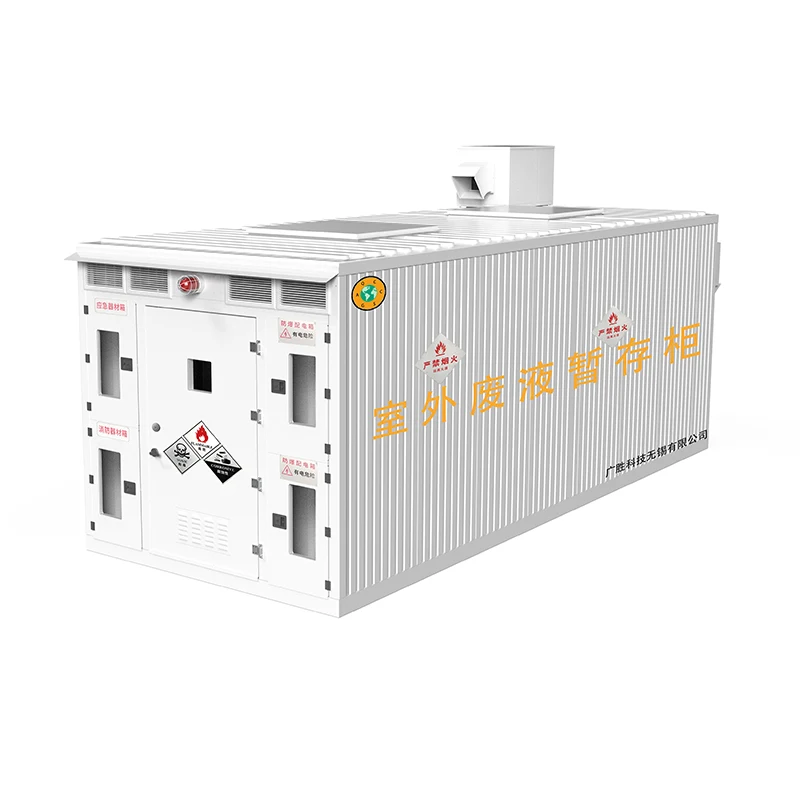

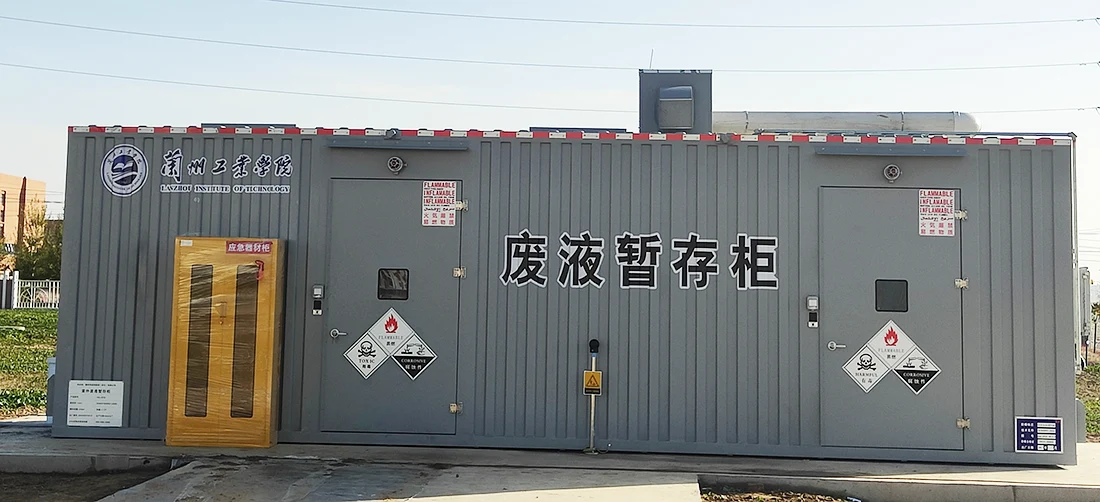

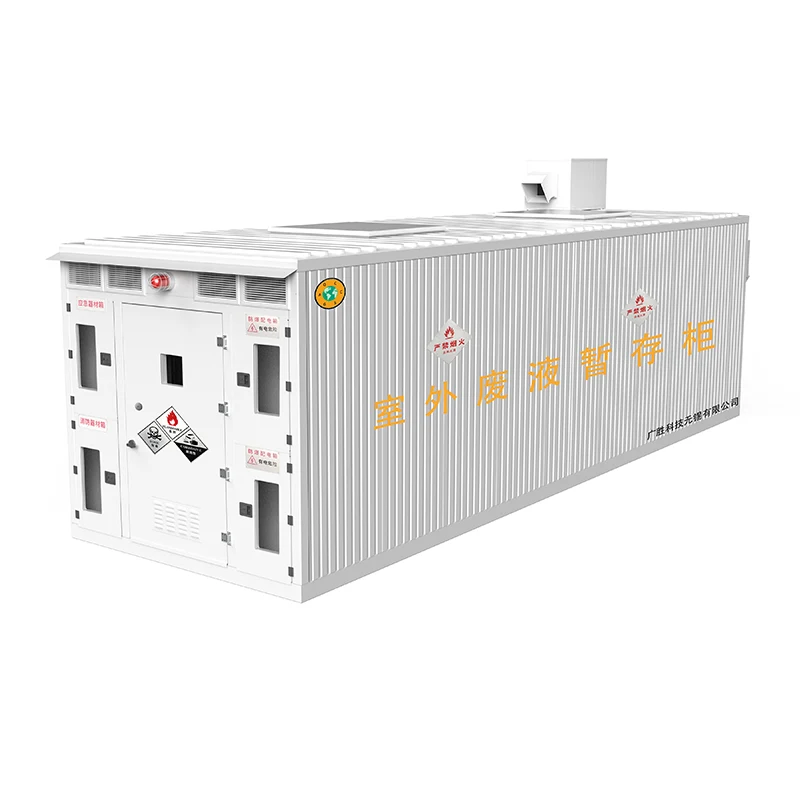

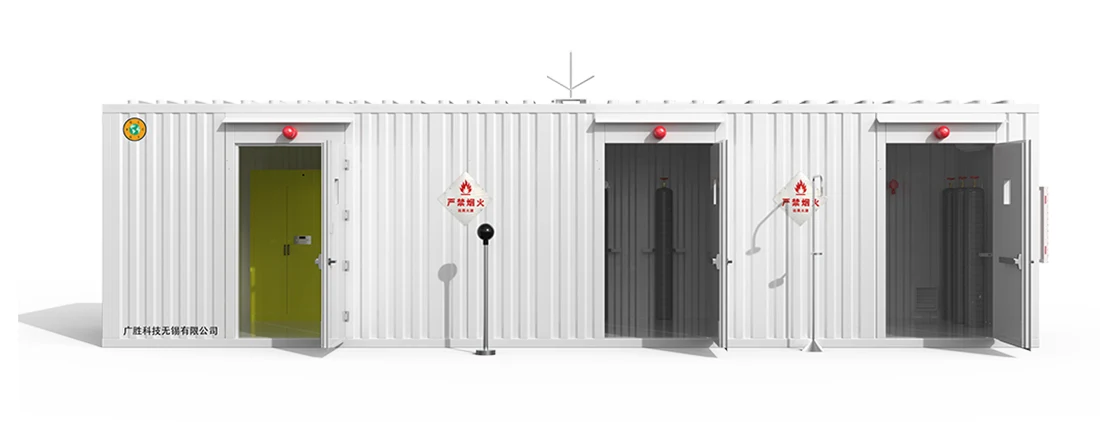

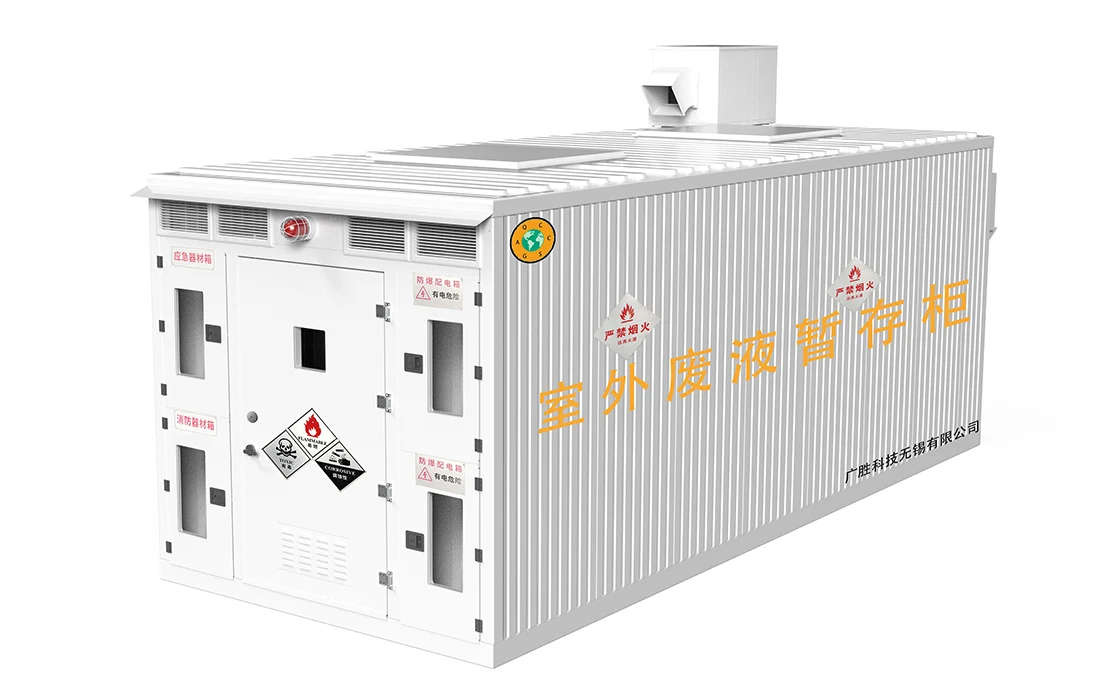

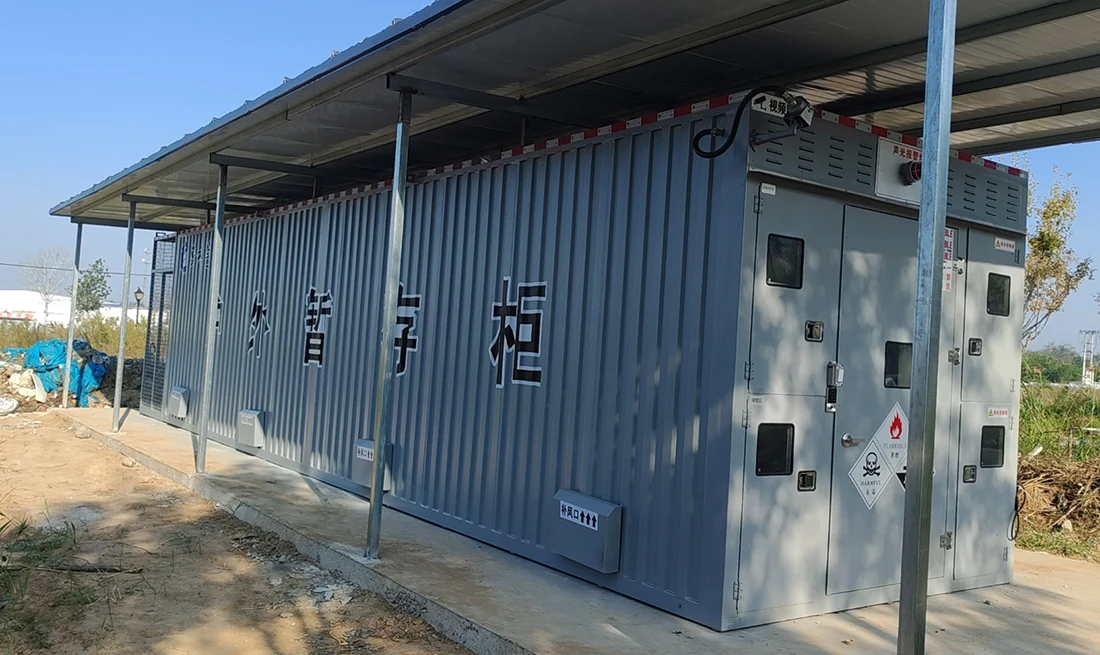

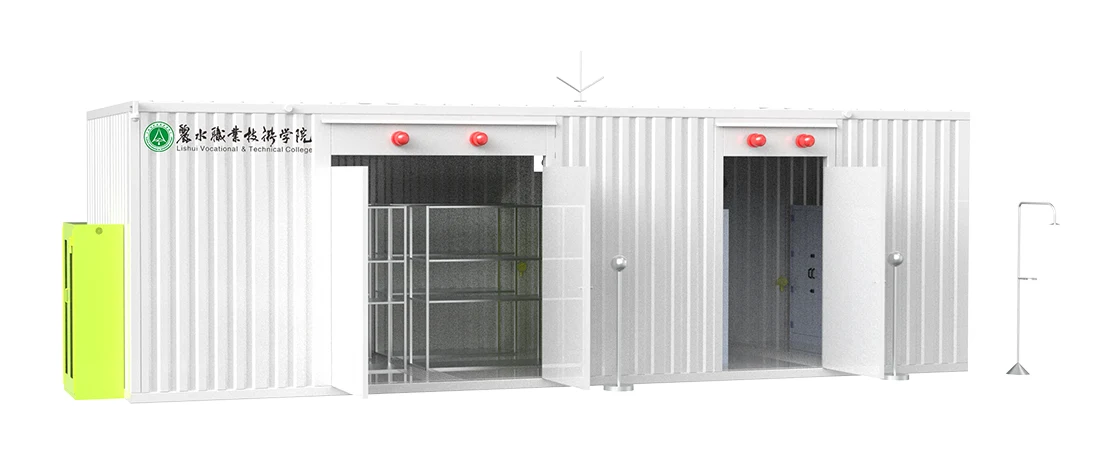

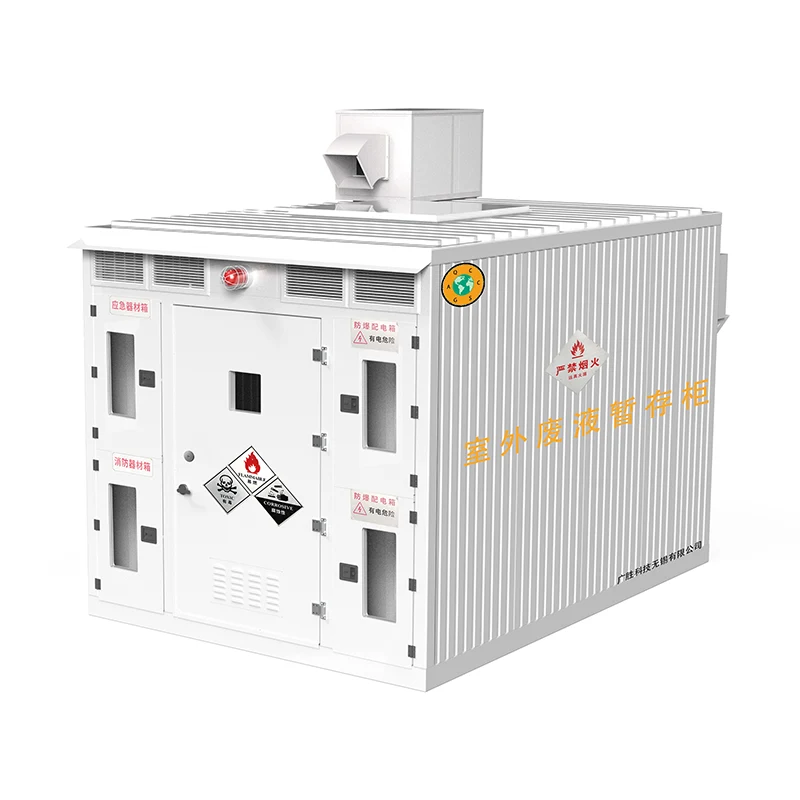

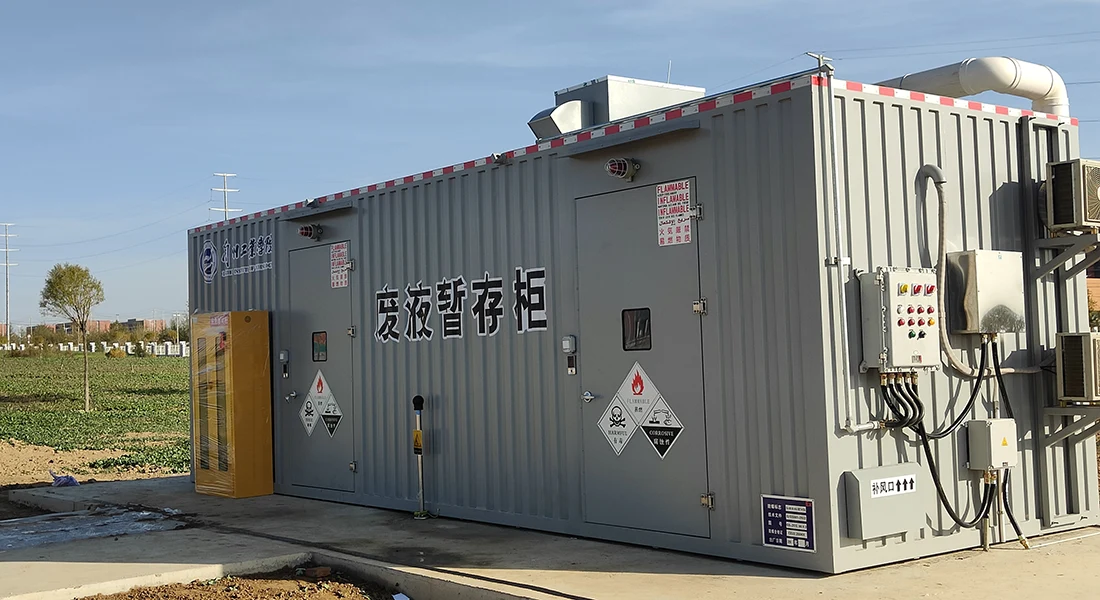

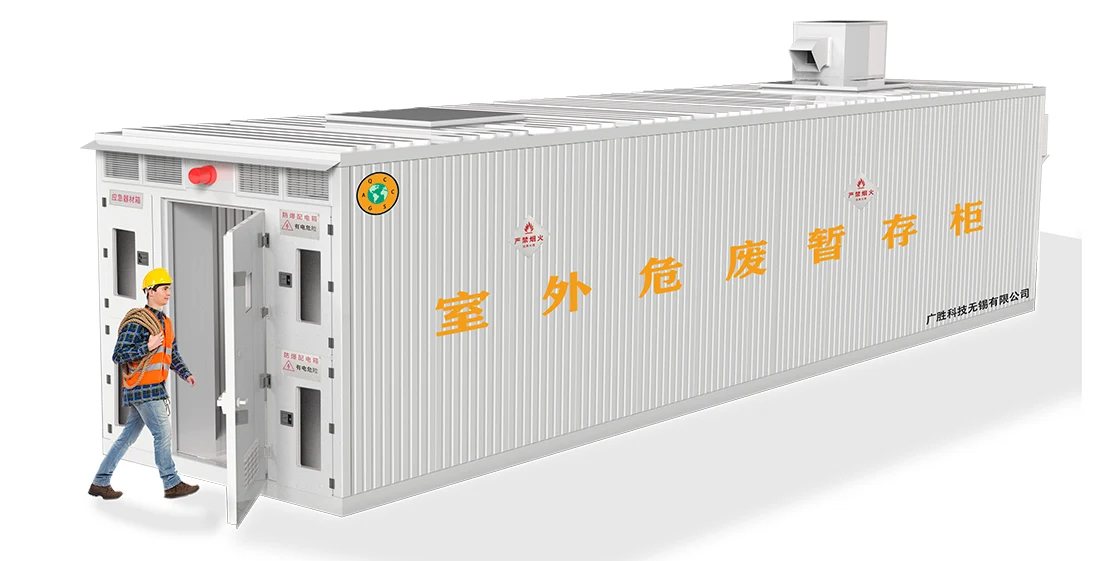

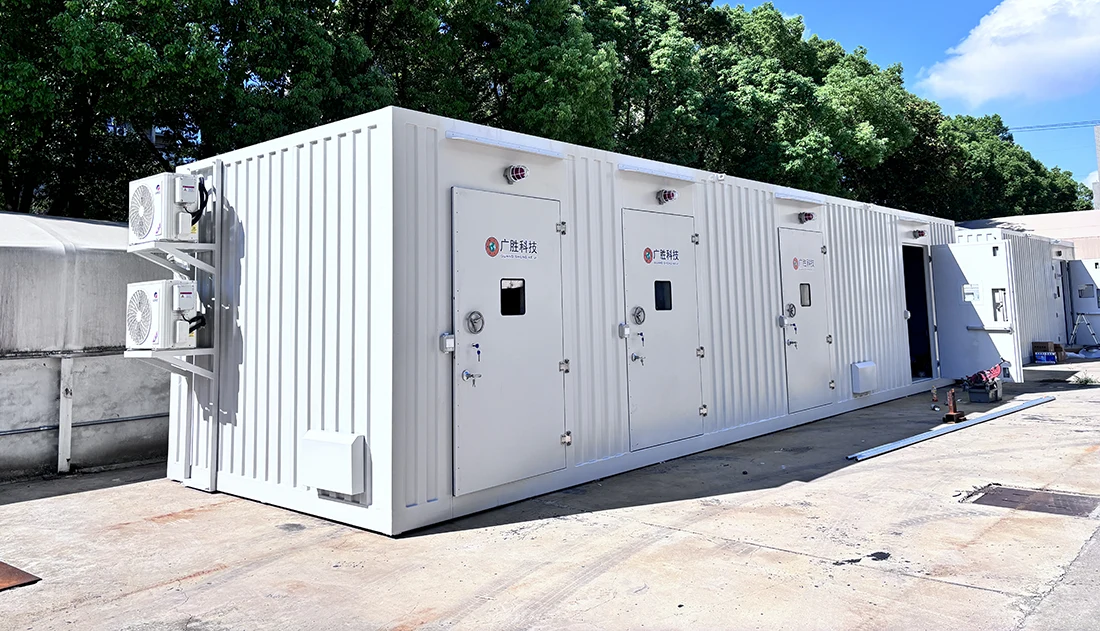

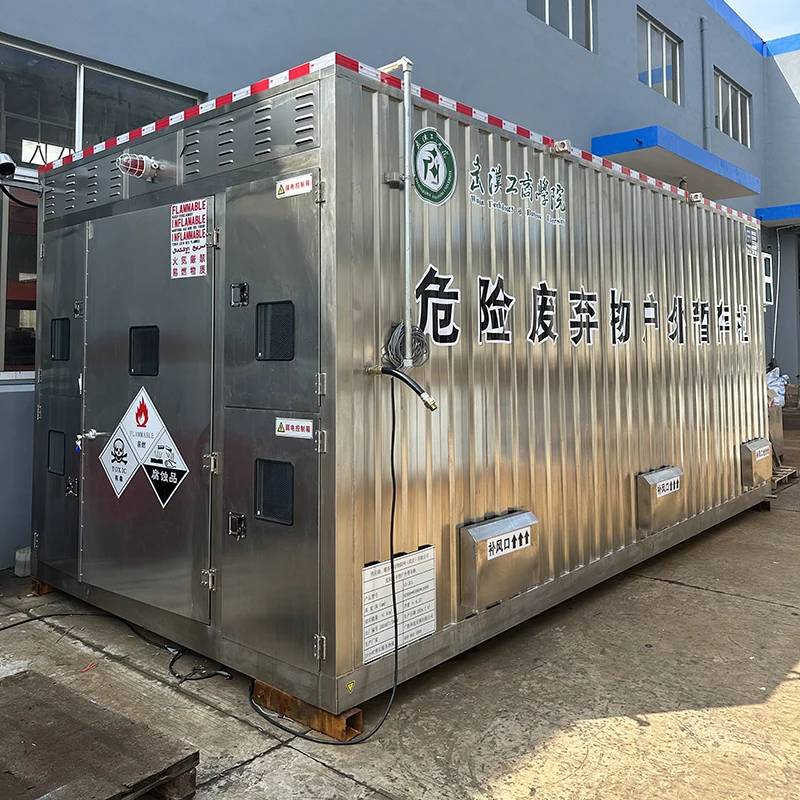

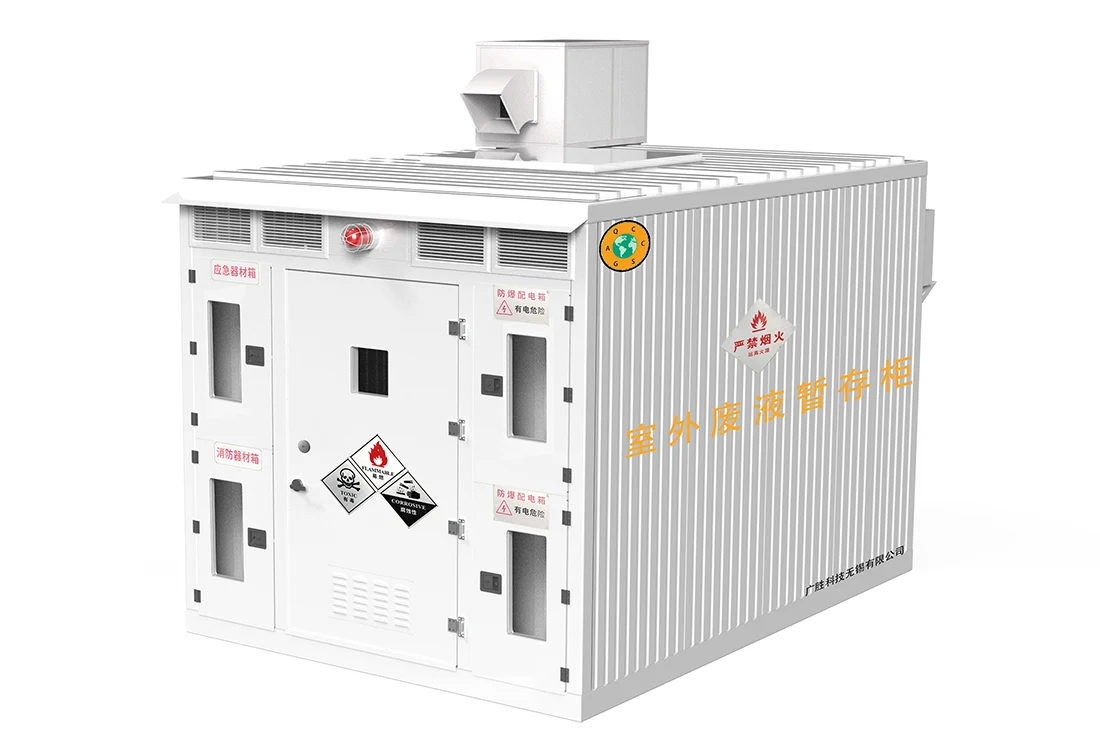

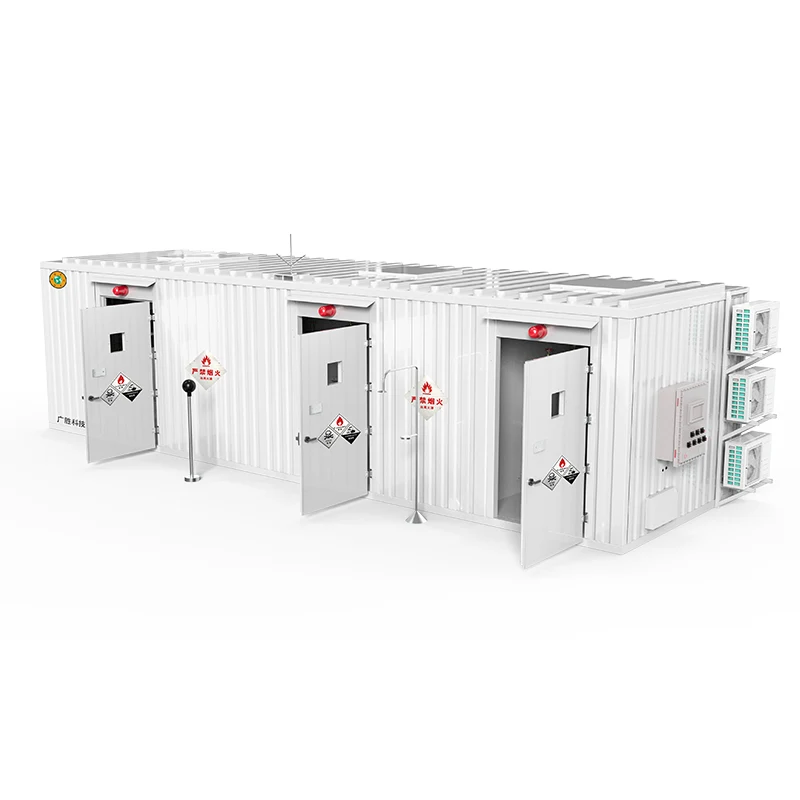

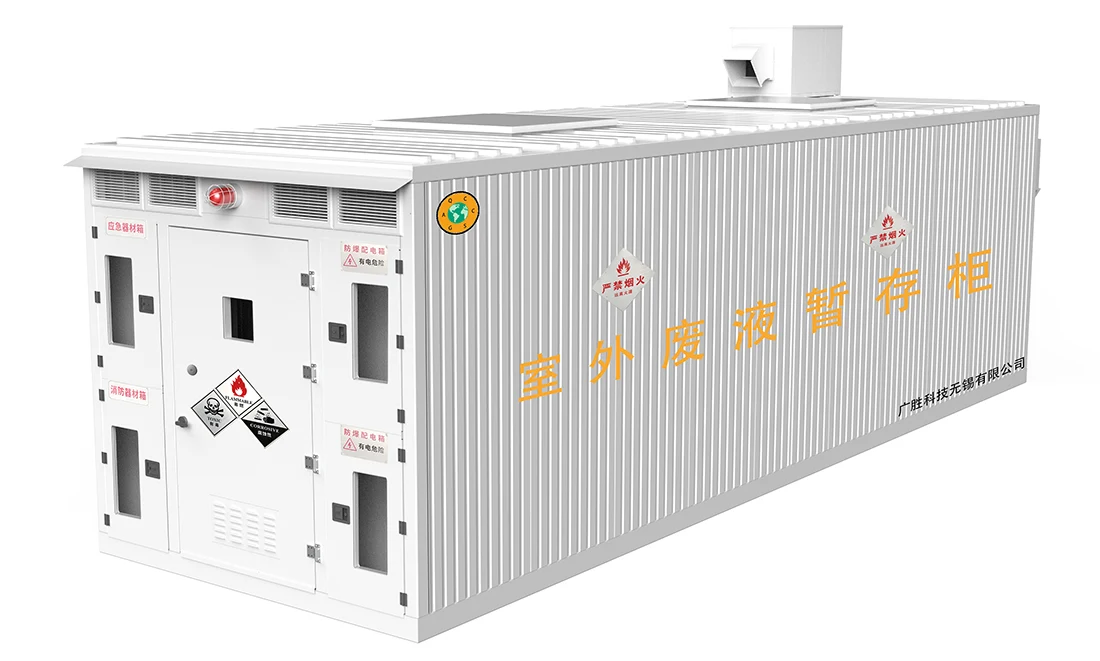

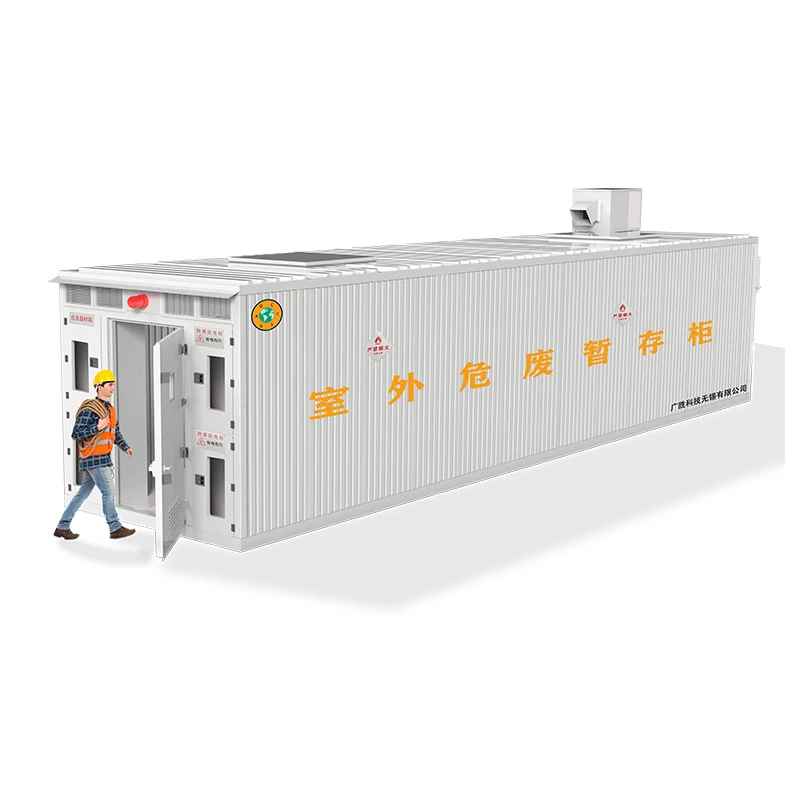

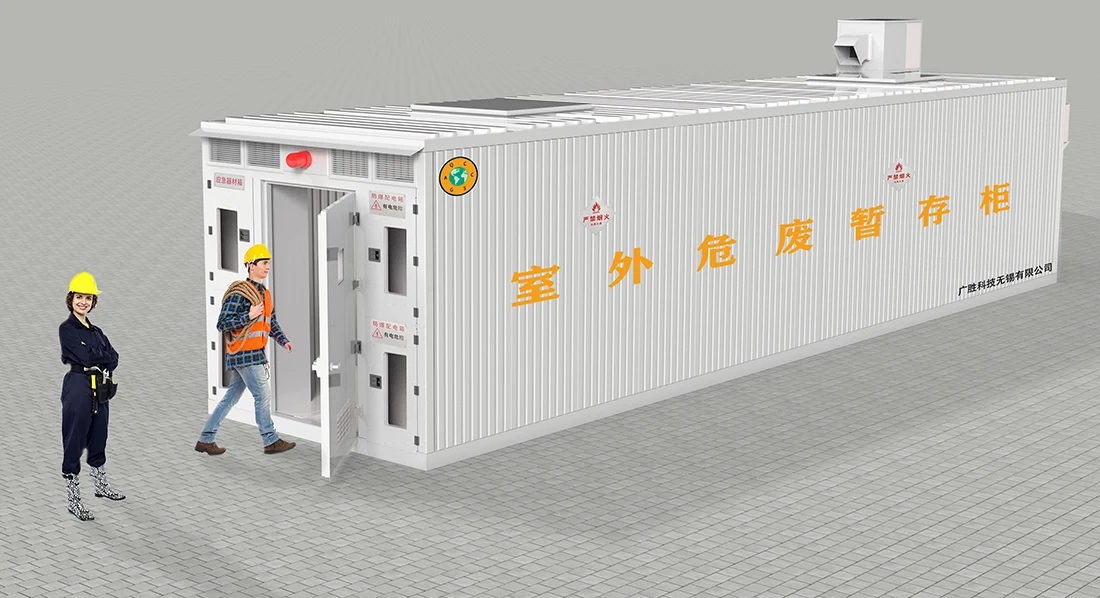

வெடிப்பு-தடுப்பு அபாயகரமான கழிவுக் கொள்கலன் கிடங்கு

தொடர் எண்

கட்டமைப்பு பெயர்

செயல்பாடு, அளவுரு விளக்கம் மற்றும் கட்டமைப்பு

1

அமைச்சரவை

அமைச்சரவை சட்டகம் முக்கியமாக செய்யப்படுகிறது 2.0மிமீ கார்டன் ஏ எஃகு தகடுகள். வெளிப்புற அமைச்சரவை ஒரு எஃகு சட்டத்தைக் கொண்டுள்ளது, செங்குத்தாக நெளி பக்க - பேனல்கள் மற்றும் இறுதியில் - பேனல்கள், மற்றும் கிடைமட்டமாக மற்றும் செங்குத்தாக நெளிந்த மேல் - பேனல்கள், இவை அனைத்தும் குளிர்ச்சியிலிருந்து அழுத்தப்படுகின்றன - உருட்டப்பட்ட எஃகு தகடுகள். அமைச்சரவையின் முழு வெளிப்புறமும் எதிர்ப்புடன் தெளிக்கப்பட்டுள்ளது - துரு வண்ணப்பூச்சு, உள் சுவர்கள் அரிப்பு எதிர்ப்பு வண்ணப்பூச்சுடன் பூசப்பட்டிருக்கும் கீழே பாலிடெட்ராஃப்ளூரோஎத்திலீன் தெளிக்கப்படுகிறது. முழு அமைச்சரவையிலும் எதிர்ப்பு உள்ளது - அரிப்பு திறன்கள்.
அமைச்சரவையின் உள் சுவர் வகுப்பு A தீ - ஆதாரம் மற்றும் வெப்பம் - இன்சுலேடிங் ஆகியவற்றைப் பயன்படுத்துகிறது பொருட்கள், ஒரு காப்பு அடுக்கு தடிமன் ≥80mm.
வெடிப்பு ஏற்பட்டால், அமைச்சரவை மேல் வெடிப்பு - வென்டிங் பொருத்தப்பட்டிருக்கும் 2 வெடிப்புகளுடன் கூடிய பேனல்கள் - 1.1*1.1மீ அளவிலான காற்றோட்ட திறப்புகள் மற்றும் அழுத்தம் - நிவாரணப் பகுதி ≥0.11m²/m³. அழுத்தம் - நிவாரண மேற்பரப்பு வடிவமைக்கப்பட்டுள்ளது BGV B4 தரநிலையின்படி. வெடிப்பின் கவர்கள் - காற்றோட்டம் பேனல்கள் நிலையான சங்கிலிகளுடன் தளர்வாக நிறுவப்பட்டு தானாகவே விழும் அழுத்தம் நிவாரணத்திற்குப் பிறகு மீண்டும். வெடிப்பு - வென்டிங் பேனல்கள் பொருத்தப்பட்டுள்ளன மழை மற்றும் பனியைத் தடுக்க பனி விதானங்கள். வெடிப்பு - காற்றோட்ட அழுத்தம் 580 எம்பிஏ.
அமைச்சரவை கதவு போன்ற செயல்பாடுகளுடன் ஒற்றை அல்லது கலப்பு பொருட்களால் ஆனது நெருப்பு - ஆதாரம், மின்னல் - ஆதாரம், எதிர்ப்பு - நிலையான, எதிர்ப்பு - அரிப்பு, மற்றும் அல்லாத - தீப்பொறி. இது ஒரு உள் தீ - சண்டை புஷ் - பார் பூட்டுடன் பொருத்தப்பட்டுள்ளது. கதவைத் திறக்க புஷ் - பார் பயன்படுத்தினால், அது 100 - டெசிபலைத் தூண்டும் இணைக்கப்பட்ட அலாரத்திற்கான அலாரம் ஒலி. தீ மற்றும் பல்வேறு அவசரநிலைகள் ஏற்பட்டால், அது அமைச்சரவைக்குள் அதிக எண்ணிக்கையிலான மக்கள் விரைவாக மற்றும் முடியும் என்பதை உறுதி செய்கிறது பாதுகாப்பாக தப்பிக்க. வெளியேற்றும் திசையில் கதவு திறக்கிறது மற்றும் திறக்க முடியும் உள்ளே இருந்து.

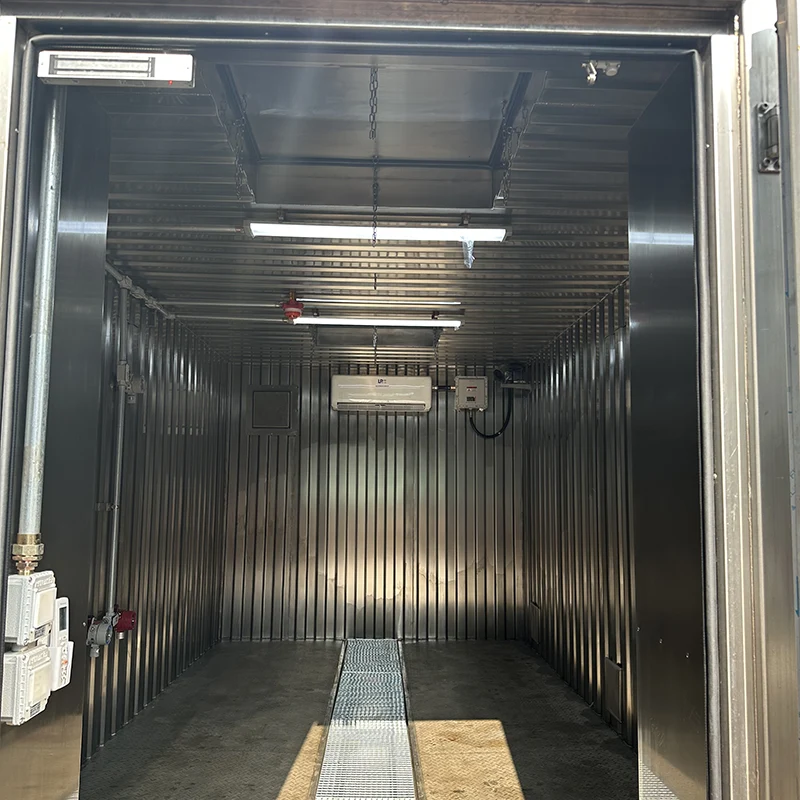

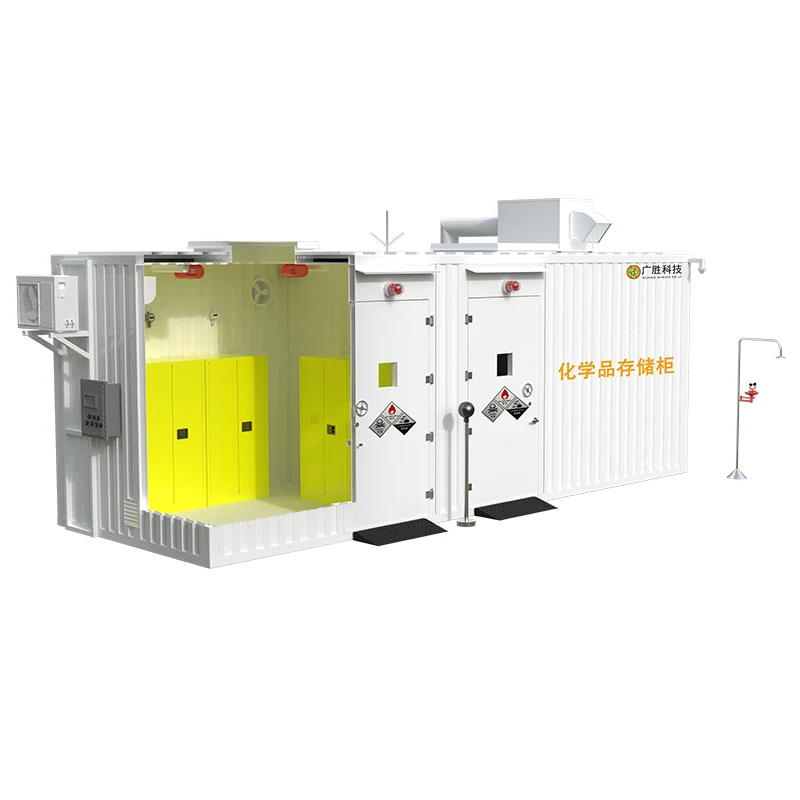

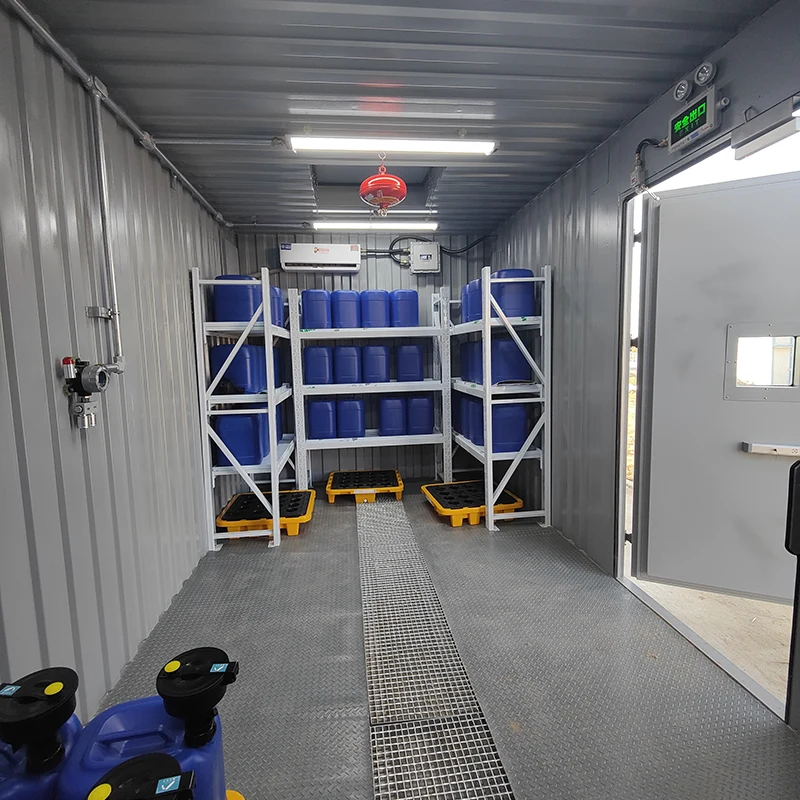

அமைச்சரவையின் உட்புறம் பகுதிகளாக பிரிக்கப்பட வேண்டும். ஒரு உள்ளது ஆபரேட்டர்கள் அதற்கான பாதுகாப்பு ஏற்பாடுகளை செய்ய அறுவை சிகிச்சை அறை சேமிப்பு பகுதிக்குள் நுழைவதற்கு முன். எரியக்கூடிய மற்றும் வெடிக்கும் சேமிப்புகள் உள்ளன அமைச்சரவையின் உள்ளே பெட்டிகளும், சேமிப்பக இடங்களும் நியாயமான முறையில் பிரிக்கப்பட்டுள்ளன பிரிக்கப்பட்ட சேமிப்பிற்கான வெவ்வேறு சேமிக்கப்பட்ட பொருட்களின் படி.

2

நுண்ணறிவு கட்டுப்பாட்டு அமைப்பு

2.1 கட்டுப்பாட்டு அமைப்பு பொருத்தப்பட்டுள்ளது 7 அங்குல முழு வண்ணத் திரையுடன், பல்வேறு நிலைகளைக் காட்ட முடியும் உண்மையான நேரத்தில் அளவுருக்கள்.
2.2 முழு உபகரணமும் ஒரு மைக்ரோகம்ப்யூட்டர் அமைப்பால் மையமாகக் கட்டுப்படுத்தப்படுகிறது. வாடிக்கையாளரால் அமைக்கப்பட்ட அளவுருக்கள் படி, கணினி அமைப்பு தானாக மற்றும் உண்மையான - நேரம் ஒவ்வொரு சென்சார் அளவுருக்கள் கண்டறியும், மற்றும் அணுகல் கட்டுப்பாடு, விளக்குகள், முன் எச்சரிக்கை மற்றும் அலாரம் போன்ற செயல்பாடுகளை கட்டுப்படுத்துகிறது, மற்றும் வெப்பநிலை கட்டுப்பாடு.
2.3 சாத்தியமான ஆபத்து ஏற்பட்டால், கட்டுப்பாட்டு அமைப்பு ஒரு ஒலியை இயக்கும் மற்றும் காட்சி அலாரம். அலாரம் ஒலி 85 டெசிபல்களுக்கு மேல் உள்ளது, நீண்டது - தொலைவு ஆரம்ப எச்சரிக்கை.

3

உள் சேமிப்பு அமைப்பு

உள் சேமிப்பு அமைப்பு

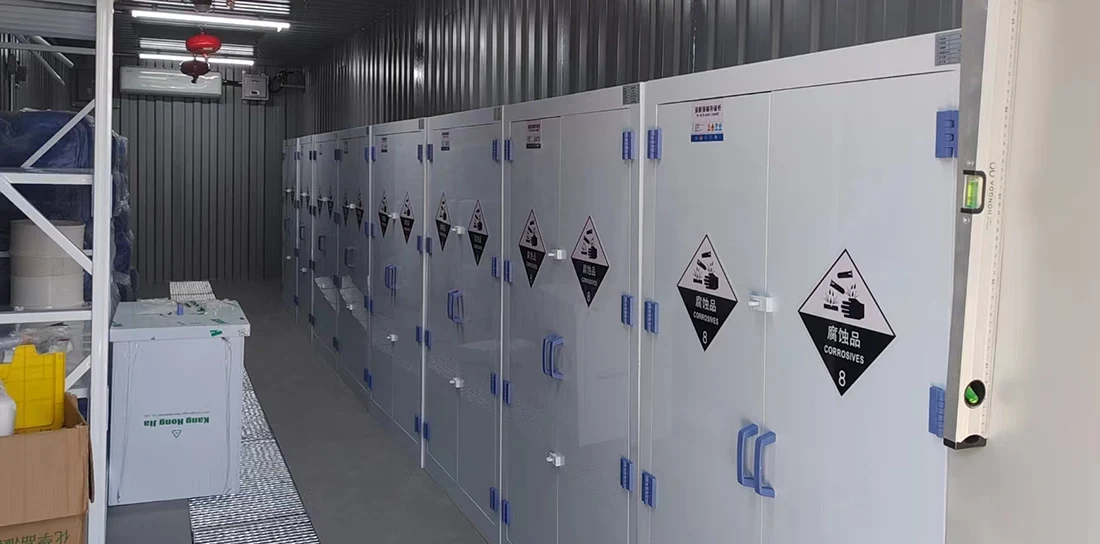

3.1 எரிக்கக்கூடியது மற்றும் வெடிபொருள் சேமிப்பு கேபினட்: 1 தொகுப்பு
① விவரக்குறிப்பு: H1650W1090D460mm
3.2 நச்சு மற்றும் அபாயகரமான சேமிப்பு அமைச்சரவை: 1 தொகுப்பு
① விவரக்குறிப்பு: H1650W1090D460mm

4

காற்றோட்டம் மற்றும் வெளியேற்ற அமைப்பு

காற்றோட்டம் மற்றும் வெளியேற்ற அமைப்பு 4 காற்றோட்டம் லூவர்கள் மற்றும் காற்றோட்டம் பன்மடங்குகளைக் கொண்டுள்ளது.
4.1 காற்றோட்டம் louvers அமைச்சரவை உள்ளே நிறுவப்பட்ட, மற்றும் பூச்சி மற்றும் கொறித்துண்ணி - ஆதார வலைகள் காற்று உட்கொள்ளும் அறைகளுக்குள் அமைக்கப்பட்டுள்ளன.

5

வெளியேற்ற வாயு சுத்திகரிப்பு அமைப்பு

5.1 சுத்திகரிப்பு அமைப்பு 1 பிளாஸ்மா சுத்திகரிப்பு, இணைப்பு பன்மடங்குகள், முதலியவற்றைக் கொண்டுள்ளது.
5.2 வெளியேற்ற வாயு சுத்திகரிப்பு அமைப்பு அமைச்சரவையில் இருந்து சுயாதீனமாக இருக்க வேண்டும் மற்றும் எளிதான பராமரிப்புக்காக பைப்லைன்கள் மூலம் அமைச்சரவையுடன் இணைக்கப்பட்டுள்ளது. அதுவும் செயல்பாட்டின் போது சத்தம், அதிர்வு மற்றும் பணியாளர்களுக்கு தீங்கு விளைவிப்பதைக் குறைக்க உதவுகிறது.
5.3 சுத்திகரிப்புக்குப் பிறகு வெளியேற்றப்படும் வாயு "ஒருங்கிணைந்த உமிழ்வைச் சந்திக்கிறது காற்று மாசுபடுத்திகளின் தரநிலை (GB16297)".
5.4 பிளாஸ்மா சுத்திகரிப்புக்கான தேவைகள்:
செயலாக்க காற்றின் அளவு: 5000M³/h; ஆற்றல் நுகர்வு: 400W

6

வெப்பநிலை கட்டுப்பாட்டு அமைப்பு

வெப்பநிலை கட்டுப்பாட்டு அமைப்பு முழு - உள் - சுவர் தீ - ஆதாரம் மற்றும் வெப்பம் - இன்சுலேடிங் லேயர் கொண்டது மற்றும் 1 வெடிப்பு - ஆதாரம் ஏர் கண்டிஷனர்.
6.1 A 50mm - தடிமனான வகுப்பு A தீ - ஆதாரம் மற்றும் வெப்பம் - இன்சுலேடிங் லேயர் அமைக்கப்பட்டுள்ளது உட்புற வெப்பநிலையைத் தடுக்க அமைச்சரவையின் உள் சுவர் சூரிய ஒளியில் வெளிப்படும் போது அதிக வெப்பம்.
6.2 ஒரு வெடிப்பு - ஆதாரம் ஏர் கண்டிஷனர் அமைச்சரவை உள்ளே நிறுவப்பட்டுள்ளது அறை வெப்பநிலை அதிகமாக இருக்கும்போது உட்புற வெப்பநிலையை திறம்பட குறைக்கிறது உயர்.
6.3 வெடிப்பு - ப்ரூஃப் பிளவு - வகை ஏர் கண்டிஷனருக்கான தேவைகள் (சாளர அலகுகள் கண்டிப்பாக தடைசெய்யப்பட்டுள்ளன, எதிர்ப்பு அதிர்வு மற்றும் சத்தம் - குறைப்பு தேவை):
மதிப்பிடப்பட்ட மின்னழுத்தம்: 220V 50Hz
குளிரூட்டல்/சூடாக்கத்திற்கான மதிப்பிடப்பட்ட மின்னோட்டம்: 10.7/16.5A
நீர்ப்புகா மதிப்பீடு: 1P*4
சத்தம் (உட்புறம்/வெளிப்புறம்): 40/59dB

7

வெடிப்பு - ஆதாரம் பவர் சப்ளை அமைப்பு

வெடிப்பு - ஆதாரம் மின்சாரம் அமைப்பு 1 வெடிப்பு - ஆதார விநியோக பெட்டி, 2 வெடிப்பு - ஆதாரம் ஆகியவற்றைக் கொண்டுள்ளது விளக்குகள், மற்றும் 1 வெடிப்பு - ஆதாரம் அவசர ஒளி.
7.1 முக்கிய கட்டுப்பாட்டு விநியோக பெட்டியின் ஷெல் அலுமினிய கலவையால் ஆனது மற்றும் எபோக்சி பிசின் பூசப்பட்டது.

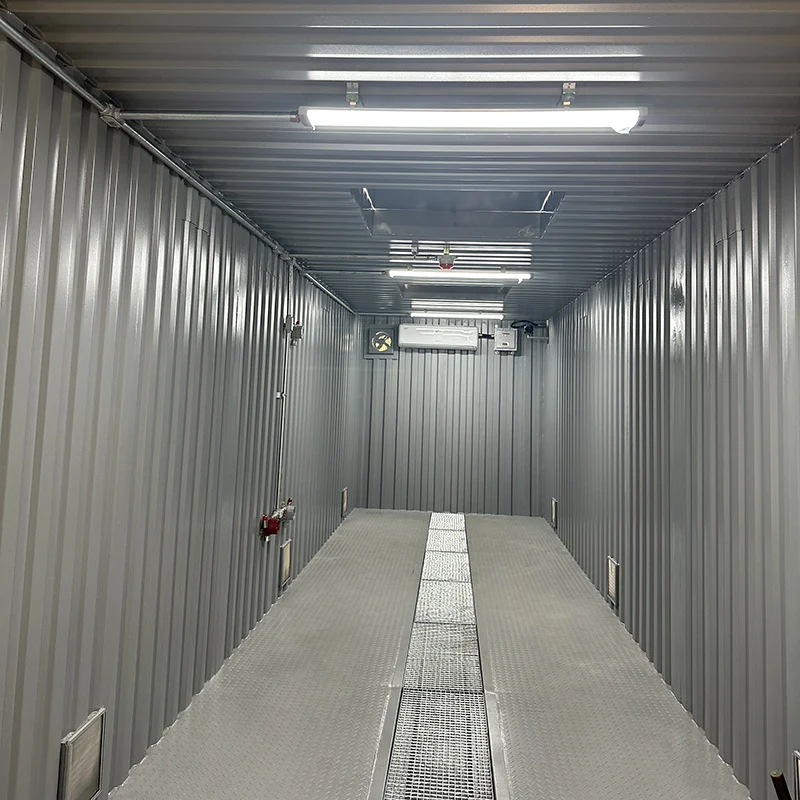

7.2 உள் விளக்குகள் வெடிப்பு - ஆதாரம் ஒளிரும் விளக்குகள், மற்றும் ஒரு வெடிப்பு - ஆதாரம் அவசர விளக்கு வெளியேறும் இடத்தில் நிறுவப்பட்டுள்ளது.
7.3 உள் வெப்பநிலை சென்சார், ஏர் கண்டிஷனர் மற்றும் எரியக்கூடிய வாயு சென்சார்கள் அனைத்தும் வெடிப்புச் சான்று அம்சங்களுடன் வடிவமைக்கப்பட்டுள்ளன.
7.4 உள் சுற்று வயரிங் வெடிப்பு - ஆதாரம் படி அமைக்கப்பட்டுள்ளது தேவைகள்.

8

இரசாயன கசிவு மீட்பு அமைப்பு

8.1 ஒருங்கிணைந்த கசிவு அமைப்பு அமைச்சரவையின் உள்ளே மொத்த அளவில் 15% வைத்திருக்க முடியும்.

9

தீ - சண்டை மற்றும் அணைத்தல் அமைப்பு

9.1 இரண்டு செட் தானியங்கி தீ - அணைக்கும் சாதனங்கள் அமைச்சரவையின் உள்ளே மேலே நிறுவப்பட்டுள்ளன. போது தீ வெப்பநிலை உயர்கிறது, தீயில் உலர்ந்த தூள் முகவர் - அணைத்தல் சாதனம் நெருப்புக்கான நைட்ரஜனின் செயல்பாட்டின் கீழ் முனையிலிருந்து வெளியேற்றப்படுகிறது - சண்டை. தீயை அணைக்கும் சாதனம் வேகமான பண்புகளைக் கொண்டுள்ளது தீ - அணைக்கும் வேகம் மற்றும் பாதுகாப்பான பயன்பாடு.
9.2 நான்கு 2 கிலோ கையில் - எறியப்பட்ட தீ - அணைக்கும் சாதனங்கள் உள்ளே பொருத்தப்பட்டுள்ளன கேபினட், இது கைமுறையாக நெருப்புக்காக வீசப்படலாம் - ஒரு சண்டையில் அவசரநிலை.

10

தனிப்பட்ட பாதுகாப்பு உபகரணங்கள்

10.1 உட்பொதிக்கப்பட்ட தனிப்பட்ட பாதுகாப்பு உபகரணங்கள் பெட்டியில் சிறப்பு பாதுகாப்பு 2 செட் பொருத்தப்பட்டுள்ளது ஆடை, 2 செட் சிறப்பு பாதுகாப்பு முகமூடிகள், 2 ஜோடி பாதுகாப்பு கையுறைகள், 2 ஜோடி பாதுகாப்பு கண்ணாடிகள் மற்றும் பிற தனிப்பட்ட பாதுகாப்பு உபகரணங்கள்.
10.2 இதில் 1 செட் கசிவு உறிஞ்சும் பட்டைகள், 10 துண்டுகள் உள்ளன உறிஞ்சும் பருத்தி, மற்றும் 2 செட் மற்ற உறிஞ்சுதல் பொருட்கள்.

11

மின்னியல் பாதுகாப்பு சாதனம்

11.1 ஒரு மனித உடல் மின்னியல் வெளியீட்டு நெடுவரிசை அமைச்சரவை வாசலில் அமைக்கப்பட்டுள்ளது, இது பிரதானத்துடன் இணைக்கப்பட்டுள்ளது அமைச்சரவையின் உடல். டிஸ்சார்ஜ் செய்ய உள்ளே நுழையும் முன் ஊழியர்கள் அதைத் தொடலாம் மின்னியல் அபாயங்களைத் தடுக்க அவர்களின் உடலில் நிலையான கட்டணம்.
11.2 ஒரு சுயாதீன மின்னல் மற்றும் எழுச்சி பாதுகாப்பு பிரதானத்தில் நிறுவப்பட்டுள்ளது மின்னியல் அபாயங்களைத் தடுக்க மின் விநியோக அணுகல் புள்ளி.
11.3 மின்னியல் வெளியீட்டு அமைப்பு மூன்று 2500505mm கொண்டுள்ளது கோண இரும்புகள் நேரடியாக தரையில் செருகப்படுகின்றன என்பதை உறுதிப்படுத்த அமைச்சரவையின் நிலையான மின்சாரம் 4Ω க்கும் குறைவாக உள்ளது.

12

வீடியோ கண்காணிப்பு அமைப்பு

12.1 ஒரு வெடிப்பு - ஆதாரம் வீடியோ கண்காணிப்பு கேமரா அமைச்சரவைக்குள் நிறுவப்பட்டுள்ளது, அதி உயர் - வரையறை 960P தீர்மானம் மற்றும் இரவு நேர அகச்சிவப்பு கண்காணிப்பு செயல்பாடு.
12.2 ஒரு அதி உயர் வரையறை 960p புற கண்காணிப்பு கேமரா வெளியே நிறுவப்பட்டது.
12.3 RJ45 நெட்வொர்க் போர்ட் பள்ளியின் பிரதானத்துடன் இணைப்பதற்காக ஒதுக்கப்பட்டுள்ளது கண்காணிப்பு அமைப்பு.
12.4 வீடியோ கண்காணிப்பு அமைப்பு சேமிப்பு மற்றும் நினைவக செயல்பாட்டைக் கொண்டுள்ளது, இது ஒன்றுக்கும் மேற்பட்ட மாத கண்காணிப்புத் தரவைப் பதிவுசெய்யலாம் மற்றும் பார்க்கலாம் எந்த நேரத்திலும் மொபைல் போன்கள் மற்றும் கணினிகள்.

13

தொலை கண்காணிப்பு அமைப்பு

13.1 ஒரு ஈரப்பதத்தின் ஒவ்வொரு செட் காட்டி சாதனம், வெப்பநிலை உணர்திறன் சாதனம் மற்றும் எரியக்கூடிய வாயு கண்காணிப்பு உணர்திறன் சாதனம் கேபினட்டின் உள்ளே நிறுவப்பட்டுள்ளது, LED உடன் - இன் உள் சூழலை கண்காணிப்பதற்கான தள தரவு காட்சி செயல்பாடு அமைச்சரவை.
13.2 ஒவ்வொரு உணர்திறன் சாதனமும் கேபினட்டின் உட்புறத்தை உண்மையான நேரத்தில் கண்காணிக்க முடியும் 24 மணி நேரமும். குறிகாட்டிகள் செட் பாதுகாப்பு மதிப்புகளை அடையும் போது, கட்டுப்பாடு அமைப்பு புத்திசாலித்தனமாக பல்வேறு அகற்றல் நடவடிக்கைகள் மற்றும் அலாரங்களை செயல்படுத்தும்.
13.3 அளவுரு குறிகாட்டிகள் செட் மதிப்புகளை அடையும் போது, கண்காணிப்பு வாடிக்கையாளருக்கு அறிவிக்கவும் நினைவூட்டவும் கணினி ஒரு குறுஞ்செய்தியை அனுப்பும்.

14

எமர்ஜென்சி எஸ்கேப்

14.1 அவசரகால தப்பிக்கும் கதவு உள்ளே இருந்து திறக்க முடியும் அமைச்சரவை பின்புறத்தில் அமைக்கப்பட்டுள்ளது. ஒரு அவசரநிலை லைட்டிங் விளக்கு மற்றும் ஒரு பாதுகாப்பு வெளியேறும் காட்டி அவசரநிலைக்கு மேலே நிறுவப்பட்டுள்ளது அவசரகாலத்தில் பணியாளர்களை வெளியேற்றுவதற்கு வசதியாக தப்பிக்கும் கதவு.

15

எமர்ஜென்சி ஐ வாஷ் மற்றும் ஷவர்

15.1 மழையின் உயரம் 2100 மிமீ ± 20 மிமீ, மற்றும் ஐவாஷின் உயரம் 1030 மிமீ ± 20 மிமீ ஆகும்.
15.2 ஐவாஷ் மற்றும் ஷவர் SU304 துருப்பிடிக்காத - எஃகு ஒருங்கிணைந்த அமைப்பைப் பயன்படுத்துகின்றன, இது நீர் அழுத்தத்தை தாங்கும் > 5kg/cm².
15.3 இது அமைச்சரவை கதவுக்கு வெளியே ஒரு பக்கத்தில் நிறுவப்பட்டுள்ளது மற்றும் அடையலாம் அவசரகாலத்தில் 5Sக்குள்.

தயாரிப்பு மாதிரி

தயாரிப்பு அளவுருக்கள்

GS-ZCG01

பரிமாணங்கள் (மீ): L4W3H2.8

மின்னழுத்தம் (V): 380

மொத்தம் சக்தி (KW): 6

உள் தொகுதி (m³): 25

மொத்த நிறை (டி): 5.5

காற்றின் அளவு (m³/h): 3864-7728

வடிகட்டுதல் கொள்ளளவு (m³/h): 1704

சத்தம் (dB):≤70

திட மற்றும் திரவ சேமிப்பு திறன் (டி): திரவ சேமிப்பு திறன் 2.88; திட சேமிப்பு திறன் 3.6

GS-ZCG02

பரிமாணங்கள் (மீ): L6W3H2.8

மின்னழுத்தம் (V): 380

மொத்தம் சக்தி (KW): 6

உள் தொகுதி (m³): 30

மொத்த நிறை (டி): 6.5

காற்றின் அளவு (m³/h): 3864 - 7728

வடிகட்டுதல் கொள்ளளவு (m³/h): 1704

சத்தம் (dB):≤70

திட மற்றும் திரவ சேமிப்பு திறன் (டி): திரவ சேமிப்பு திறன் 4.08 மற்றும் திடமானது சேமிப்பு திறன் 5.

GS-ZCG03

பரிமாணங்கள் (மீ): L9W3H2.8

மின்னழுத்தம் (V): 380

மொத்தம் சக்தி (KW): 6

உள் தொகுதி (m³): 30

மொத்த நிறை (டி): 9.5

காற்றின் அளவு (m³/h): 3864 - 7728

வடிகட்டுதல் கொள்ளளவு (m³/h): 1704

சத்தம் (dB):≤70

திட மற்றும் திரவ சேமிப்பு திறன் (டி): திரவ சேமிப்பு திறன் 6.58 மற்றும் திடமானது சேமிப்பு திறன் 8.4.

GS-ZCG04

பரிமாணங்கள் (மீ): L12W3H2.8

மின்னழுத்தம் (V): 380

மொத்தம் சக்தி (KW): 6

உள் தொகுதி (m³): 60

மொத்த நிறை (டி): 10.5

காற்றின் அளவு (m³/h): 3864 - 7728

வடிகட்டுதல் கொள்ளளவு (m³/h): 1704

சத்தம் (dB):≤70

திட மற்றும் திரவ சேமிப்பு திறன் (டி): திரவ சேமிப்பு திறன் 7.92, மற்றும் திட சேமிப்பு திறன் 10.5.
