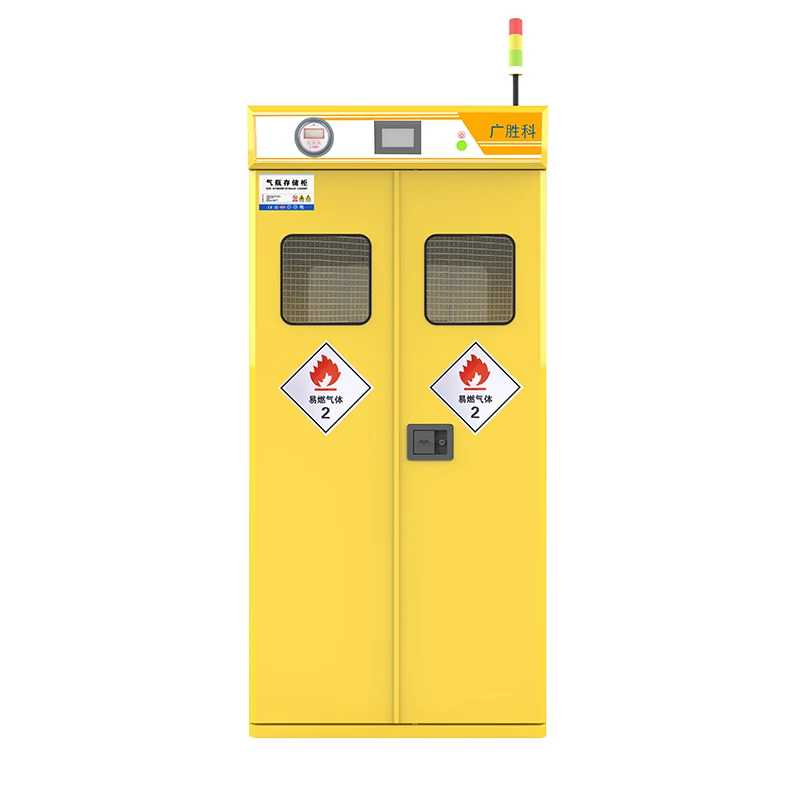

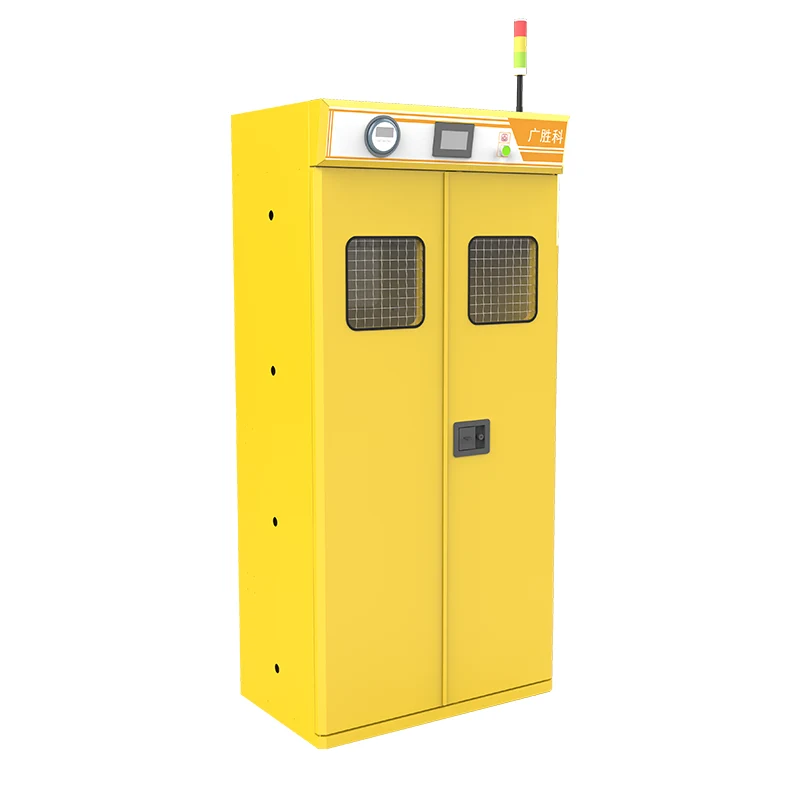

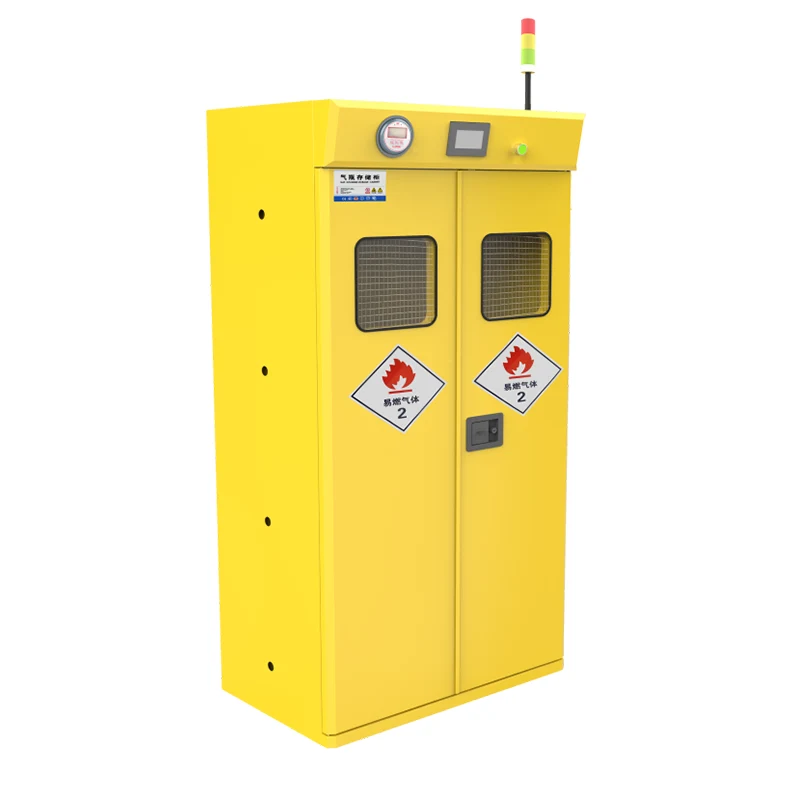

புத்திசாலித்தனமான இரட்டை பாட்டில் வெடிப்புச் சான்று எரிவாயு சிலிண்டர் சேமிப்பு அமைச்சரவை

வெடிப்பு-தடுப்பு எரிவாயு உருளை சேமிப்பு அமைச்சரவை என்பது மீத்தேன், அசிட்டிலீன், ஹைட்ரஜன், ஆக்ஸிஜன் மற்றும் மந்த வாயுக்கள் உட்பட பல்வேறு ஆபத்தான எரியக்கூடிய மற்றும் வெடிக்கும் வாயுக்களுக்காக வடிவமைக்கப்பட்ட ஒரு பாதுகாப்பான சேமிப்பு தீர்வாகும். இது அதிக பாதுகாப்பு, நம்பகத்தன்மை மற்றும் தரத்தை உறுதி செய்யும் அலாரம் செயல்பாடுடன் பொருத்தப்பட்டுள்ளது.

1. அமைச்சரவை அமைப்பு

அமைச்சரவை இரட்டை அடுக்கு உயர்தர குளிர்-உருட்டப்பட்ட எஃகு தகடுகளால் கட்டப்பட்டுள்ளது, ஒவ்வொன்றும் ≥1.5 மிமீ தடிமன் கொண்டது. ஊறுகாய் மற்றும் பாஸ்பேட்டிங் சிகிச்சைகளுக்குப் பிறகு, மேற்பரப்பு மின்னியல் ரீதியாக எபோக்சி பிசின் மூலம் தெளிக்கப்படுகிறது, இது அமிலங்கள், காரங்கள் மற்றும் துரு ஆகியவற்றிற்கு சிறந்த எதிர்ப்பை வழங்குகிறது. வெளிப்புற கதவு பேனல் 1.5 மிமீ தடிமனான அமைப்பைக் கொண்டுள்ளது, மேலும் இன்டர்லேயர் பீங்கான் ஃபைபர் தீயில்லாத பொருட்களால் நிரப்பப்பட்டுள்ளது.

2. கதவு பேனல்

கதவு பேனலில் பிரிக்கக்கூடிய கீல்கள் மற்றும் முன்பக்கத்தில் ஒரு வெளிப்படையான வெடிப்பு-தடுப்பு கண்ணாடி பார்க்கும் சாளரம் பொருத்தப்பட்டுள்ளது, இது கேபினட்டின் உள்ளே உள்ள எரிவாயு சிலிண்டர்களின் பயன்பாட்டு நிலையை பயனர்கள் கண்காணிக்க அனுமதிக்கிறது.

3. பார்க்கும் சாளரம்

பார்க்கும் சாளரம் மென்மையான கண்ணாடியால் ஆனது, தனித்துவமான மற்றும் புதுமையான வடிவமைப்பைக் கொண்டுள்ளது.

4. பாஸ் ஓட்டை

கேபினட் பக்கத்தில் சரியான வாயு சுழற்சியை உறுதி செய்வதற்காக ஒரு PASS துளை உள்ளது.

5. நகரக்கூடிய பொருத்துதல் சாதனம்

நகரக்கூடிய பொருத்துதல் சாதனம் வெவ்வேறு உயரங்கள் மற்றும் விட்டம் கொண்ட எரிவாயு சிலிண்டர்களின் சேமிப்பிற்கு இடமளிக்கும். எரிவாயு சிலிண்டர்கள் சாய்வதைத் தடுக்க, நிலையான 304 துருப்பிடிக்காத-எஃகு சங்கிலி-வகை பொருத்துதல் பொறிமுறையைப் பயன்படுத்துகிறது.

6. மெக்கானிக்கல் பெடல்

மிதி என்பது ஒரு இயந்திர சாய்வு தட்டு. கேபினட்டின் அடிப்பகுதியில் சரிசெய்யக்கூடிய துருப்பிடிக்காத எஃகு பொறிக்கப்பட்ட மிதி உள்ளது, இது எரிவாயு சிலிண்டர்களை எளிதாக ஏற்றுவதற்கும் இறக்குவதற்கும் உதவுகிறது.

7. பூட்டுதல் சாதனம்

மூன்று-புள்ளி இணைப்பு பூட்டு பயன்படுத்தப்படுகிறது, இது மேம்பட்ட பாதுகாப்பை வழங்குகிறது.

8. அலாரம் சாதனம்

உரத்த ஆனால் எரிச்சல் இல்லாத ஒலியுடன், கேட்கக்கூடிய மற்றும் காட்சி அலாரம் அமைப்பு ஏற்றுக்கொள்ளப்பட்டது.

9. தானியங்கி வெளியேற்ற அமைப்பு (விரும்பினால்)

10. வாயு வெளியேற்ற வால்வு

எரிவாயு வெளியேற்ற வால்வு இரட்டை வால்வு அமைப்பு வடிவமைப்பைக் கொண்டுள்ளது. வாயு அழுத்தம் போதுமானதாக இல்லாதபோது அது தானாகவே எச்சரிக்கை செய்து மூடப்படும்.

11. எதிர்மறை அழுத்தம் அளவீடு

அமைச்சரவையின் உள்ளே எதிர்மறை அழுத்தத்தை வாயு வகைக்கு ஏற்ப அமைக்கலாம். இது கேபினட் உள்ளே எதிர்மறை அழுத்தத்தை கண்காணிக்க பயனர்களை அனுமதிக்கிறது. கேபினட்டின் உள்ளே உள்ள சென்சார் வாயு கசிவைக் கண்டறிந்து அலாரத்தை இயக்கும் போது, ​​மேல் விசிறி தானாகத் தொடங்கும், வேலை செய்யும் பகுதியின் பாதுகாப்பைப் பாதுகாப்பதற்காக வெளியேற்றக் குழாய் வழியாக வெளியில் உள்ள வாயுவை வெளியேற்றும்.

12. கட்டுப்பாட்டு அமைப்பு

கட்டுப்பாட்டு அமைப்பில் பொதுவாகப் பயன்படுத்தப்படும் 40 எரிவாயு அளவுருக்கள் தேர்வுக்கு முன்பே உட்பொதிக்கப்பட்டுள்ளன.

13. தானியங்கி கதவு மூடும் சாதனம்

அமைச்சரவைக்கு வெளியே வெப்பநிலை 70 டிகிரி செல்சியஸ் அடையும் போது, ​​கேஸ் சிலிண்டர் கேபினட் கதவின் பூட்டுதல் சாதனம் தானாகவே உருகும், மற்றும் கதவு தானாகவே மூடப்படும், தீ உள்ளே பரவுவதை தடுக்கிறது.

14. அழுத்தம் கண்காணிப்பு

கேஸ் சிலிண்டர் கேபினட்டில் உள்ள எதிர்மறை அழுத்தம் நிகழ்நேரத்தில் காட்டப்படும். செட் மதிப்பை விட அழுத்தம் குறைவாக இருக்கும்போது, ​​விசிறி தானாகவே செயல்படுத்தப்படும். சிலிண்டருக்குள் இருக்கும் அதிகபட்ச எதிர்மறை அழுத்தம் 60 பாஸ்கல்களை எட்டும்.

15. தானியங்கி மாறுதல் சாதனம்

ஒரு சிலிண்டரில் வாயு அழுத்தம் போதுமானதாக இல்லாவிட்டால், அது தானாகவே முழு சிலிண்டர் பகுதிக்கு மாறும். இரண்டு சிலிண்டர்களிலும் வாயு அழுத்தம் போதுமானதாக இல்லாவிட்டால், பிரதான வால்வு தானாகவே மூடப்படும்.

16. துருப்பிடிக்காத எஃகு அரை தானியங்கி எரிவாயு மாறுதல் அமைப்பு

இந்த அமைப்பு C₂H₂, CO₂, AR, N₂, HE, O₂ மற்றும் AIRக்கு ஏற்றது. அதிகபட்ச உள்ளீட்டு அழுத்தம் 20MPa, மற்றும் வெளியீட்டு அழுத்தம் 0 முதல் 1.6MPa வரை இருக்கும். இது 1-யூஸ்-1-காத்திருப்பு பயன்முறையில் இயங்குகிறது மற்றும் அழுத்த நிவாரண வால்வு உட்பட 4 உதரவிதான வால்வுகள் (2 ஆன்-ஆஃப் வால்வுகள் மற்றும் 2 பர்ஜ் வால்வுகள்) பொருத்தப்பட்டுள்ளது. இன்லெட் மற்றும் அவுட்லெட் இடைமுகங்கள் 1/4"NPT (F) ஆகும்.

17. வெடிப்பு-தடுப்பு சோலனாய்டு வால்வு

18. டிஜிட்டல் டிஸ்ப்ளே லோ-பிரஷர் அலாரம் (RY-PLB)

இது திரவ படிக காட்சி, கேட்கக்கூடிய மற்றும் காட்சி அலாரம் மற்றும் டிஜிட்டல் டிஸ்ப்ளே மூலம் 1 - 4 சேனல்களை கண்காணிக்க முடியும்.

19. துருப்பிடிக்காத எஃகு அழுத்தம் சென்சார்

வரம்பு: 0 - 20MPa; வெளியீடு: 4 - 20mA; துல்லியம்: 0.5%FS; நிறுவல் நூல்: 1/4NPT

முன்னெச்சரிக்கை மற்றும் பராமரிப்பு

அதே கேபினட்டில் ஒரே மாதிரியான வாயுவைக் கொண்ட எரிவாயு சிலிண்டர்களை சேமிக்கவும். பல்வேறு வகையான வாயுக்களை கலக்க வேண்டாம்.

கேஸ் சிலிண்டர் கேபினட்டை நிறுவும் போது, ​​அதை ஒரு சுவருக்கு எதிராக வைத்து, அது நிலையாக இருப்பதை உறுதி செய்யவும்.

வாரத்திற்கு ஒரு முறை அலாரத்தை சோதிக்கவும். பொதுவாக, பற்றவைக்கப்படாத லைட்டரைப் பயன்படுத்தி சில வினாடிகளுக்கு காற்று உட்கொள்ளும் இடத்தில் வாயுவை வெளியிடவும். அலாரம் கேட்கக்கூடிய மற்றும் காட்சி எச்சரிக்கையுடன் பதிலளித்தால், அது சரியாகச் செயல்படுகிறது. இல்லையெனில், ஒரு தொழில்முறை ஆய்வு செய்து அதை சரிசெய்யவும். (குறிப்பு: சோதனையின் போது, ​​அதிக அளவு அதிக செறிவு கொண்ட வாயுவை நேரடியாக அலாரத்தின் உள் சென்சார் மீது தெளிக்க வேண்டாம், ஏனெனில் இது சென்சார் சேதமடையக்கூடும்.)

கேபினட்டின் உட்புறத்தை சுத்தமாக வைத்திருங்கள் மற்றும் சென்சாரின் காற்று உட்கொள்ளலில் இருந்து தூசி அல்லது பிற குப்பைகளை தவறாமல் அகற்றவும்.

குறிப்பு: கேஸ் சிலிண்டர்கள் கேபினட்டில் சேமிக்கப்படும் போது, ​​சாதாரண, மனிதனால் தூண்டப்படாத சூழ்நிலைகளில் எந்த பிரச்சனையும் இருக்கக்கூடாது. நீண்ட கால செயலற்ற நிலையின் காரணமாக மெதுவான அல்லது பதிலளிக்காத அலாரங்களைத் தடுக்க, உற்பத்தியின் இயல்பான செயல்பாட்டை உறுதிசெய்ய, ஊழியர்கள் புகை மற்றும் வாயுவைப் பயன்படுத்தி அலாரம் சோதனைகளை நடத்தலாம். சுய பரிசோதனை பொதுவாக இரண்டு மாதங்களுக்கு ஒரு முறை பரிந்துரைக்கப்படுகிறது.

அளவுரு (குறிப்பிடுதல்)

அம்சம் மற்றும் பயன்பாடு

புத்திசாலித்தனமான வெடிப்பு - ஆதாரம் எரிவாயு சிலிண்டர் அமைச்சரவை அதன் மேம்பட்ட அறிவார்ந்த பாதுகாப்பு அமைப்புடன் தனித்து நிற்கிறது. இது பல்வேறு உயர் துல்லியமான கண்காணிப்பு ஆய்வுகளுடன் பொருத்தப்பட்டுள்ளது, இதில் வாயு செறிவு கண்காணிப்பு ஆய்வுகள், அழுத்த கண்காணிப்பு ஆய்வுகள் போன்றவை அடங்கும், அவை கேபினட்டின் உள்ளே உள்ள வாயு நிலையை நிகழ்நேரத்தில் துல்லியமாக கண்காணிக்க முடியும். எரிவாயு கசிவு கண்டறியப்பட்டால், அது உடனடியாக அதிக டெசிபல் ஒலி மற்றும் காட்சி அலாரங்களை வெளியிடும் மற்றும் அபாயத்தை உடனடியாக கண்டறிய முடியும் என்பதை உறுதிசெய்ய சம்பந்தப்பட்ட பணியாளர்களின் மொபைல் சாதனங்களுக்கு எச்சரிக்கை செய்திகளை அனுப்பும். கேபினட்டின் உள்ளே வாயு அழுத்தம் அசாதாரணமாக மாறும்போது, ​​அறிவார்ந்த கட்டுப்பாட்டு அமைப்பு விரைவாக வினைபுரிந்து, அழுத்தம் சிக்கல்களால் ஏற்படும் பாதுகாப்பு விபத்துகளைத் தடுக்க எரிவாயு விநியோகத்தை தானாகவே துண்டித்து, ஆபத்தை மொட்டுக்குள் தள்ளும்.

எலக்ட்ரானிக் சிப் உற்பத்திப் பட்டறையில், எரியக்கூடிய, வெடிக்கும் மற்றும் அழுத்தம் மற்றும் வாயு தூய்மைக்கான மிக அதிக தேவைகளைக் கொண்ட சிலேன் மற்றும் பாஸ்பைன் போன்ற சிறப்பு வாயுக்கள் உற்பத்தி செயல்பாட்டில் பயன்படுத்தப்படுகின்றன. புத்திசாலித்தனமான வெடிப்பு - ஆதார கேஸ் சிலிண்டர் கேபினட் இந்த வாயுக்களின் நிலையை உண்மையான நேரத்தில் கண்காணிக்க முடியும். ஒருமுறை கசிவு அல்லது அசாதாரண அழுத்தம் ஏற்பட்டால், அது விரைவாக எச்சரிக்கை செய்து, பணிமனையின் உற்பத்திப் பாதுகாப்பு மற்றும் தயாரிப்பு தரத்தை உறுதிப்படுத்த எரிவாயு விநியோகத்தை துண்டித்துவிடும். பெரிய அளவிலான அறிவியல் ஆராய்ச்சி நிறுவனங்களின் இரசாயன ஆய்வகங்களில், பல சோதனை வாயுக்கள் இணைந்துள்ளன, மேலும் வாயு பயன்பாடு மற்றும் சேமிப்பு சூழல் சிக்கலானது. புத்திசாலித்தனமான வெடிப்பு-தடுப்பு எரிவாயு சிலிண்டர் அமைச்சரவையின் அறிவார்ந்த கண்காணிப்பு மற்றும் பாதுகாப்பு செயல்பாடுகள் சிக்கலான சூழ்நிலைகளை திறம்பட சமாளிக்கும், அறிவியல் ஆராய்ச்சியாளர்களுக்கு பாதுகாப்பான மற்றும் நம்பகமான சோதனை சூழலை உருவாக்கி, அறிவியல் ஆராய்ச்சி திட்டங்கள் சீராக தொடர உதவும்.
